La expresión gráfica y la interpretación de planos forman parte del conocimiento de cualquier técnico que necesite dominar el lenguaje gráfico, esencial para comprender y poder trabajar en el mundo de la ingeniería, la arquitectura, la topografía, el diseño, en la representación de planos.
En su actividad profesional, el técnico o diseñador se enfrentará al problema de comunicar, de una manera inequívoca y exacta, las formas, dimensiones, y características de los componentes, equipos o instalaciones para su correcta interpretación. Justamente aquí es donde nacen los sistemas de representación de planos.
¿Para qué sirve el dibujo arquitectónico?
El dibujo arquitectónico determina la calidad final de una construcción y evita la improvisación en la obra. No solo se utiliza para visualizar el diseño, el estilo y las dimensiones de la obra sino también para distribuir el espacio y especificar los diferentes detalles, desde los materiales hasta los acabados, el sistema eléctrico y de climatización o cualquier otra característica especial.
Por definición, el dibujo arquitectónico también condensa información, ideas y soluciones para una obra, por lo que sirve para validar ideas, conceptos y proyectos. Es una forma de comunicación muy eficaz para que todos los actores involucrados en la obra puedan concebir y visualizar el resultado final.

¿Para qué sirve un plano gráfico?
A través de los planos gráficos podemos plasmar una idea en un dibujo concreto, lo que nos permite transferir una abstracción a una realidad tangible. Para materializar esta conceptualización en un plan gráfico se pueden utilizar utensilios de dibujo como la escuadra, el cartabón y la regla si se realiza de forma manual. Por suerte, la modernidad nos ha traído tecnología y software aplicado al diseño de planos gráficos, por lo que esta tarea se ha simplificado en su faceta más técnica.
En arquitectura y edificación, un plano gráfico sirve para como medio de expresión de las ideas de un arquitecto o delineante, lo que permite exteriorizar el diseño estructural de un edificio de cara a otros trabajadores de la construcción como el jefe de obra.
¿Cuáles son los principales tipos de dibujo arquitectónico?
Para diseñar todo eso, los arquitectos suelen recurrir a diferentes tipos de dibujo arquitectónico, aunque los más comunes son:
- Dibujos ortogonales: planos, secciones y alzados. Este sistema de representación permite dibujar en diferentes planos un objeto situado en el espacio para contar con diferentes puntos de vista y representaciones más detalladas y dimensionadas de los lados por separado.

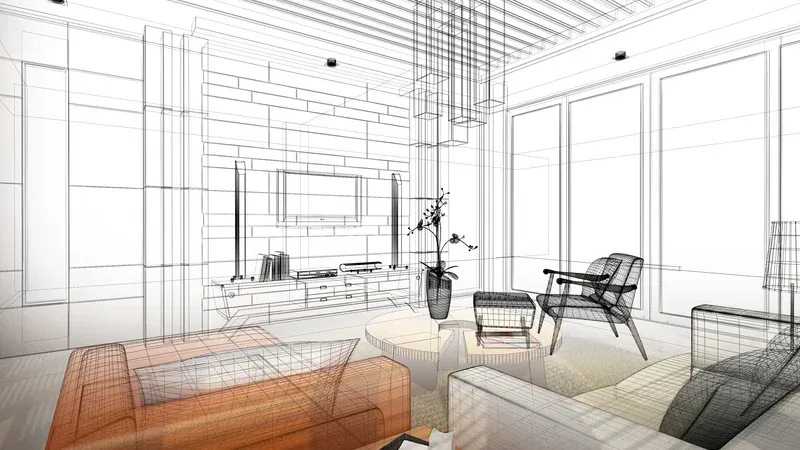

- Perspectivas: con uno, dos y tres puntos de fuga. Se trata de una representación tridimensional de los objetos para recrear la profundidad de los mismos y la posición relativa del observador. La perspectiva lineal es la más usada en el dibujo arquitectónico a mano alzada, aunque existen otras. Para realizar este tipo de dibujo arquitectónico se puede recurrir a puntos imaginarios en los que convergen todas las líneas horizontales de la representación.
- Proyecciones paralelas: axonométricas e isométricas, diamétricas y trimétricas. Es una técnica de dibujo para representar un objeto tridimensional sobre un plano recurriendo a líneas auxiliares proyectantes que parten de un foco y reflejan el objeto creando una “sombra”. Se usa bastante en la arquitectura pues mantiene las proporciones relativas del objeto representado y se puede medir sobre él directamente, lo que facilita la construcción a partir de representaciones concretas.
